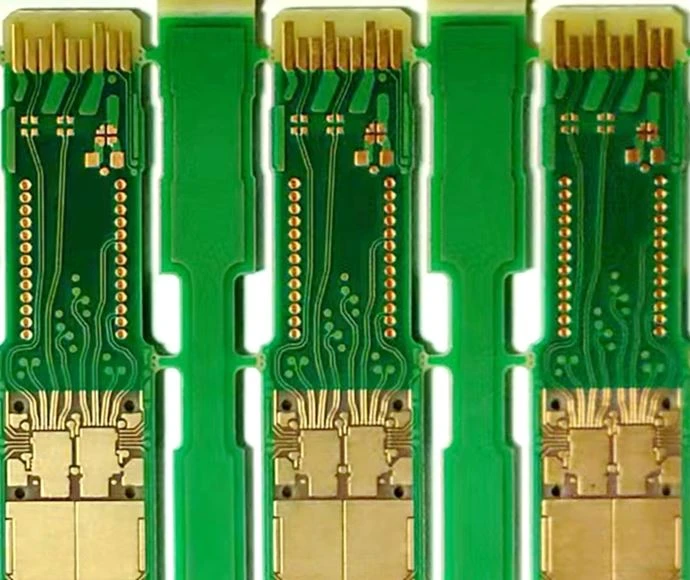

Płytka drukowana złącza krawędziowego

Złącze krawędziowe służy do łączenia płytek drukowanych, które mogą łączyć obwody i przesyłać sygnały. W pobliżu krawędzi płytki drukowanej znajduje się wiele prostokątnych metalowych styków ułożonych w rzędach. Metalowe styki powstają poprzez galwanizację warstwy złota niklowego na miedzianej podkładce. Te metalowe styki stanowią część okablowania płytki drukowanej.

Nazywa się je złotymi palcami, ponieważ ich powierzchnie są niklowane, a kształtem przypominają palce. Złoto niklowe na powierzchni złotego palca może poprawić rezystancję wtyczki, przewodność i odporność części na utlenianie.

Funkcja złotego palca

Poprzez kontakt i przewodzenie między złotym palcem a arkuszem sprężyny w gnieździe karty, zewnętrzną płytkę PCB można połączyć ze sobą. Jednocześnie, ze względu na różnicę wymagań wydajnościowych użytkownika, wygodnie jest zdemontować i wymienić. Na karcie graficznej i module pamięci w komputerze pojawia się najczęściej spotykany wzór Golden Finger.

Metody obróbki powierzchni złotem obejmują na ogół złocenie zanurzeniowe i złocenie elektryczne.

Złocenie elektryczne:grubość może osiągnąć 3-50um. Ze względu na doskonałą przewodność, odporność na utlenianie i odporność na zużycie jest szeroko stosowany na płytkach PCB ze złotymi palcami, które muszą być często zatykane lub pocierane mechanicznie. Jednakże ze względu na wysoki koszt złocenie, jest ono używane tylko do lokalnego złocenia, takiego jak złoty palec.

Złoto immersyjne:grubość wynosi zazwyczaj 1-3 um”. Ze względu na doskonałą przewodność, płaskość i lutowność jest szeroko stosowany w precyzyjnych płytkach PCB projektowanych według położenia kluczowego, wiążących układów scalonych, BGA itp. Do płytek PCB ze złotym palcem o niskim wymagania dotyczące odporności na zużycie, można również wybrać proces osadzania złota na całej płycie. Koszt procesu osadzania złota jest znacznie niższy niż w przypadku procesu złocenia elektrycznego. Kolor procesu złocenia jest złotożółty.
