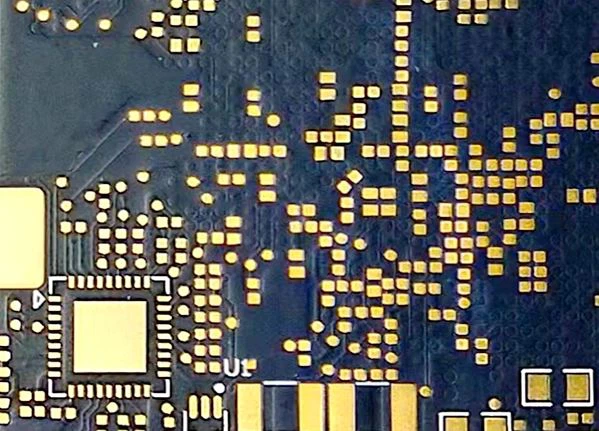

Płyta zalana żywicą

Płytka zatkana żywicą odnosi się do płytki drukowanej wykonanej w procesie zatkanym żywicą. Oprócz procesu zatkanego żywicą istnieje również proces zatkany maską lutowniczą (proces zatkany zielonym atramentem).

W ostatnich latach, wraz z rozwojem miniaturyzacji elementów montażowych, gęstość okablowania płytek drukowanych była stale ulepszana, a gęstość płaszczyzn pierwotnie kurczącej się apertury, szerokość linii i odstępy między liniami stały się wąskim gardłem. Zwiększenie gęstości trójwymiarowej stało się nowym przełomem.

Na tej podstawie wielu klientów projektuje otwór przelotowy lub ślepy zakopany w przekładce łączącej, który nazywany jest otworem wewnętrznym przekładki. Towarzyszy temu projekt zatkanego żywicą otworu w podkładce. Czyli zaślepić otwór przelotowy żywicą, po utwardzeniu przeszlifować i wypoziomować taśmą ścierną, usunąć nadmiar żywicy z otworu, a następnie zatopić miedź, położyć prąd i wykonać schematy obwodów na powierzchni otworu zatyczki.

Różnica między płytką załączoną żywicą a płytką załączoną zielonym atramentem

Zanim proces zatykania żywicą stał się popularny, producenci PCB na ogół stosowali proces zatykania zielonym olejem w ramach stosunkowo prostego procesu, ale płytka zalana zielonym olejem kurczy się po utwardzeniu, co nie może spełnić wymagań użytkownika dotyczących dużej pulchności. W procesie zatykania żywicą wykorzystuje się żywicę do zatykania osadzonego otworu warstwy wewnętrznej HDI przed prasowaniem, co doskonale rozwiązuje problemy spowodowane zatkaniem zielonego atramentu i równoważy sprzeczność pomiędzy kontrolą grubości warstwy środka prasującego a konstrukcją wewnętrznej warstwa wypełnienia otworów HDI.
