Testy jednorodności temperatury i ciśnienia dla wielowarstwowej prasy PCB

W procesie produkcji PCB wielowarstwowa prasa PCB jest jednym z ważnych narzędzi produkcyjnych. Wielowarstwowa prasa do płytek drukowanych służy głównie do dociskania razem wielowarstwowych płytek drukowanych, umożliwiając ścisłe łączenie różnych poziomów płytek drukowanych, uzyskując w ten sposób połączenie obwodów. Równomierność temperatury i ciśnienia jest bardzo ważnym parametrem w zastosowaniu wielowarstwowych pras do PCB. Aby upewnić się, że temperatura każdego obszaru płytki drukowanej może spełnić wymagane wymagania dotyczące temperatury prasowania i zapewnić, że płytka drukowana może osiągnąć najlepszy efekt prasowania podczas procesu prasowania. Jeśli temperatura prasowania płytki drukowanej jest nierówna, doprowadzi to do obniżenia jakości płytki, a nawet wystąpią poważne problemy, takie jak zwarcia płytki, co będzie miało negatywny wpływ na wydajność pracy i jakość produktu .

Zastosowanie maszyny do laminowania jest niezbędne w obróbce wielowarstwowych płytek drukowanych, a równomierność ciśnienia i temperatury w maszynie do laminowania ma istotny wpływ na jakość laminacji. Regularne testy stabilności muszą być przeprowadzane poprzez eksperymenty.

Konwencjonalne wielowarstwowe testy prasy PCB obejmują głównie dwa aspekty: temperaturę i ciśnienie. Jeśli chodzi o temperaturę, musimy utrzymać równomierne ogrzewanie płyty grzewczej wielowarstwowej prasy PCB, aby osiągnąć cel, jakim jest jednolita temperatura. Jeśli chodzi o ciśnienie, konieczne jest kontrolowanie równowagi ciśnienia wielowarstwowej prasy PCB, aby zapewnić stabilne ciśnienie wewnętrzne dla wielowarstwowej płytki PCB.

1. Metoda badania jednorodności ciśnienia

Do testowania jednorodności ciśnienia dostępny jest specjalistyczny papier indukcyjny, który działa jak papier do kopiowania. Ponadto standardowe paski ołowiane można ustawić do testowania w prasie, a po zakończeniu można zmierzyć resztkową grubość każdego segmentu każdego paska ołowianego w celu określenia jednorodności maszyny dekompresyjnej, a wartość liczbową można określić ilościowo.

Ponadto bardziej staromodną metodą jest użycie kalki maszynowej na białym papierze do operacji prasowania, a następnie sprawdzenie odcisków pozostawionych na białym papierze po naciśnięciu, aby określić, która pozycja platformy prasy nie jest wystarczająco wciśnięta i która pozycja znajduje się pod równym ciśnieniem.

2. Metoda badania jednorodności temperatury

Za pomocą termometru z termoparą utwórz kilka dodatkowych przewodów termopary, a następnie użyj dziewięciu lub więcej punktów w zależności od położenia platformy. Po zwiększeniu ciśnienia zapisz dane dotyczące temperatury w każdej pozycji, a następnie skompiluj dane w formacie wykresu. Może to łatwo i intuicyjnie pokazać jednorodność temperatury całej platformy kompresji. Jednocześnie można przeprowadzić wiele testów w celu uzyskania zmian powtarzalności temperatury, a tym samym systematycznie oceniać wydajność maszyny do laminowania.

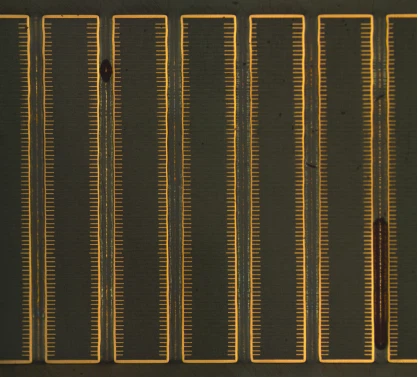

Zdjęcie: przekrój pcb

Gdy wynik testu jednorodności temperatury prasowania płytki drukowanej jest kwalifikowany, oznacza to, że temperatura prasowania płytki drukowanej spełniła wymagania, a zmiany temperatury w każdym obszarze mieszczą się w dopuszczalnym zakresie, co może zapewnić efekt prasowania i jakość płytki drukowanej. Przeciwnie, jeśli wyniki testu nie są kwalifikowane, konieczne jest ponowne przetestowanie i dostosowanie, aż do osiągnięcia kwalifikowanego standardu.
